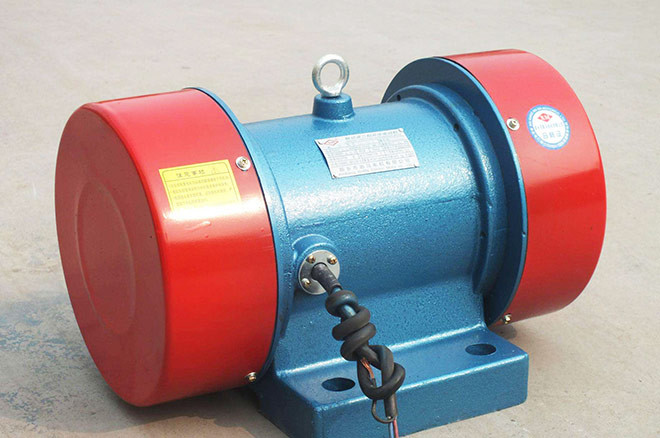

Δομένος μηχανή

Πώς λειτουργεί

Ο άξονας παραγωγής κάθε τέλους της δομένος μηχανής έχει έναν σταθερό εκκεντρικό φραγμό και έναν διευθετήσιμο εκκεντρικό φραγμό. Η ρύθμιση της γωνίας μεταξύ του διευθετήσιμου εκκεντρικού φραγμού και του σταθερού εκκεντρικού φραγμού μπορεί να αλλάξει το μέγεθος της συναρπαστικής δύναμης. Η γωνία μεταξύ του διευθετήσιμου εκκεντρικού φραγμού και του σταθερού εκκεντρικού φραγμού είναι 0 βαθμός όταν η παράδοση, και η συναρπαστική δύναμη είναι αυτή τη στιγμή η εκτιμημένη συναρπαστική δύναμη της μηχανής Φ. δόνησης.
Πληρώστε τη ειδική προσοχή, κατά το ρύθμιση της συναρπαστικής δύναμης, ρυθμίστε το διευθετήσιμο εκκεντρικό φραγμό στον άξονα παραγωγής και στις δύο άκρες της μηχανής δόνησης στην ίδια κατεύθυνση στην ίδια κατεύθυνση.
Ρύθμιση της διέγερσης των βημάτων δύναμης:
1. Αφαιρέστε την προστατευτική κάλυψη.
2. Χαλαρώστε τον εξωτερικό εκκεντρικό φραγμό και σφίγξτε το μπουλόνι.
3. Και οι δύο πλευρές του εκκεντρικού φραγμού πρέπει να περιστραφούν στην ίδια κατεύθυνση έτσι ώστε η γραμμή ευθυγράμμισης στον άξονα ευθυγραμμίζει με την αξία δύναμης διέγερσης στον εκκεντρικό φραγμό στην απαραίτητη αξία δύναμης διέγερσης, και τον έλεγχο εάν οι δύο άκρες έχουν την ίδια γωνία.



Η δύναμη και η δύναμη δόνησης αντιστοιχούνται κατάλληλα, η δύναμη δόνησης είναι μεγάλη, το βάρος του σώματος είναι ελαφρύ, ο όγκος είναι μικρός, ο μηχανικός θόρυβος είναι χαμηλός.

Δεδομένου ότι η δομένος μηχανή είναι μια ισχυρή δόνηση τύπων αντίστασης αντί της αντήχησης, έχει ένα σταθερό εύρος.

Το φάσμα συχνότητας δόνησης είναι μεγάλο. Η συχνότητα δόνησης ηλεκτρομαγνητικό exciter καθορίζεται, γενικά ίσος με το ποσοστό βημάτων ισχύος, και η συχνότητα δόνησης της δομένος μηχανής μπορεί να ρυθμιστεί σε ένα ευρύ φάσμα με τη ρύθμιση της ταχύτητας περιστροφής, η συχνότητα και το εύρος δόνησης μπορούν να επιλεχτούν αυθαίρετα σύμφωνα με τις διαφορετικές λεπτομερείς διαδρομές.

Όταν η επιρροή της διακύμανσης παροχής ηλεκτρικού ρεύματος είναι μικρή, ηλεκτρομαγνητικό exciter προκαλεί μια μεγάλη αλλαγή στη δύναμη διέγερσης λόγω της αλλαγής τάσης, αλλά στη δομένος μηχανή, αυτή η αλλαγή είναι πολύ μικρή.

Ο συνδυασμός πολυ-μηχανών, μπορεί να επιτύχει τον μόνος-συγχρονισμό στις πλήρεις διαφορετικές απαιτήσεις διαδικασίας.

Την κατεύθυνση της συναρπαστικής δύναμης μπορεί να αλλάξουν σύμφωνα με τη μέθοδο εγκαταστάσεων της δομένος μηχανής.

Η δύναμη και το εύρος διέγερσης μπορούν να ρυθμιστούν steplessly μόνο με τη ρύθμιση της γωνίας του εκκεντρικού φραγμού.

Η συντήρηση είναι απλή. Δεδομένου ότι το ελατήριο δεν χρησιμοποιείται όπως τον ηλεκτρομαγνητικό τύπο, οι εργασίες συντήρησης όπως η ρύθμιση εκκαθάρισης και η ρύθμιση βάρους μπορούν να αποβληθούν, και μόνο τα ρουλεμάν πρέπει να επισκευαστούν τακτικά.

Οι πλήρεις προδιαγραφές για να ικανοποιήσουν τις ανάγκες των διάφορων τύπων μηχανημάτων δόνησης λειτουργούν.

Τύπος	Ταχύτητα (περιστροφή/λεπτό)	MCF (ν)	Δύναμη (KW)	Τρέχον AMP	Βάρος (κλ)		Διάσταση (χιλ.)
						FG	Α	Β	Γ	Δ	Ε	Φ	Фg	Χ	J	Κ	Μ	Ν	Drawbolt
XV 0.7-2	2870	700	0,15	0,38	12	Α	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14	Α	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16	Α	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1.01	27	Α	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1.76	45	Α	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	Α	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	Α	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	Β	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	Β	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14	Α	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16	Α	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36	Α	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1.14	48	Α	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1.50	52	Α	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1.91	70	Α	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	Α	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	Β	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	Β	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	Β	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	Β	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	Β	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	Β	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	Γ	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	Γ	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38	Α	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1.23	53	Α	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1.68	60	Α	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2.11	74	Α	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	Α	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	Β	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	Β	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	Β	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	Β	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	Β	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	Β	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	Β	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	Γ	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	Γ	460	118	480	940	490	560	38	260	520	35	120	560	M36
